Eine CO₂-Anlage fürs Aquarium besteht aus mehreren Bauteilen, die auf den ersten Blick komplizierter wirken können, als sie tatsächlich sind. Entscheidend ist, dass Flasche, Druckminderer, Schlauch, Rückschlagventil, Blasenzähler und Diffusor richtig miteinander verbunden werden und die Anlage anschließend sorgfältig in Betrieb genommen wird.
Besondere Aufmerksamkeit verdienen dabei die Verbindung zwischen CO₂-Flasche und Druckminderer, die druckführenden Schlauchabschnitte sowie die Rücklaufsicherung. Die CO₂-Flasche steht unter hohem Druck, während ein Rückschlagventil verhindern soll, dass Aquarienwasser bei abgeschalteter oder leerer Anlage zurück in die CO₂-Technik läuft.
In dieser Anleitung zeigen wir den typischen Aufbau einer Druckgas-CO₂-Anlage Schritt für Schritt – von der Flasche bis zum Diffusor.
Wie ist eine CO₂-Anlage grundsätzlich aufgebaut?
Bei einer klassischen Druckgas-Anlage verläuft der Weg des CO₂ von der Flasche in Richtung Aquarium.

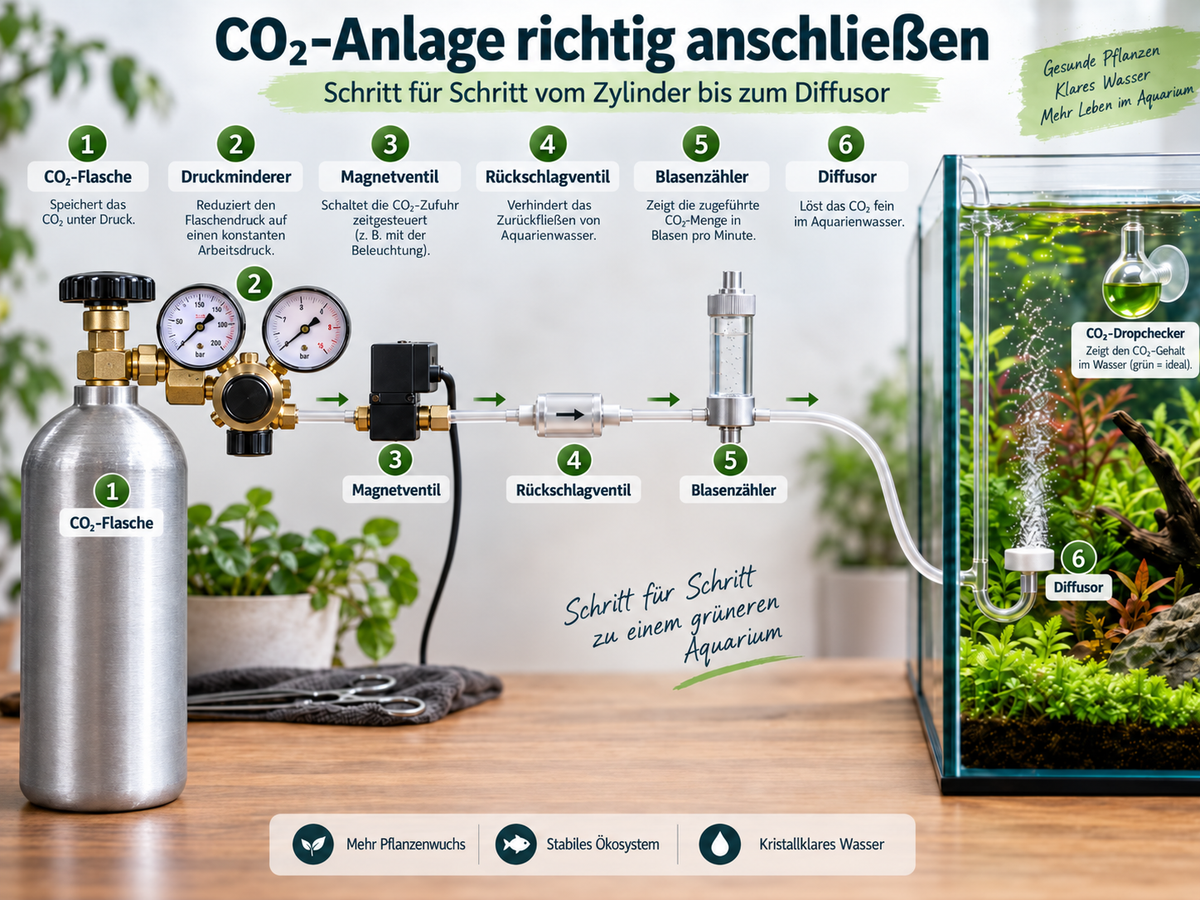

Ein typischer Aufbau kann beispielsweise so aussehen:
CO₂-Flasche → Druckminderer → Magnetventil → CO₂-Schlauch → Rückschlagventil → Blasenzähler → Diffusor → Aquarium
Diese Reihenfolge ist allerdings nicht bei jeder Anlage exakt gleich.
Das Feinnadelventil ist bei Aquarium-CO₂-Druckminderern normalerweise bereits Bestandteil des Druckminderers. Je nach Modell können zusätzlich Magnetventil, Rückschlagventil oder Blasenzähler integriert sein.
Magnetventil und Rückschlagventil sind allerdings längst nicht bei jedem Druckminderer vorhanden. Deshalb sollte zunächst geprüft werden, welche Funktionen die vorhandene Technik bereits besitzt.
Mehr Bauteile bedeuten nicht automatisch mehr Sicherheit. Besonders mehrere hintereinander eingebaute Rückschlagventile können den benötigten Öffnungsdruck erhöhen und Probleme beim Wiederanlaufen der CO₂-Zufuhr verursachen.
Was brauchst du zum Anschließen?
Je nach CO₂-System werden typischerweise folgende Komponenten benötigt:
- passende CO₂-Flasche oder passender CO₂-Zylinder,
- geeigneter Druckminderer mit Feinnadelventil,
- CO₂-geeigneter Schlauch,
- gegebenenfalls Magnetventil für die Nachtabschaltung,
- Rückschlagventil, sofern nicht bereits integriert,
- Blasenzähler, sofern gewünscht beziehungsweise nicht bereits integriert,
- CO₂-Diffusor, Inline-Diffusor oder Reaktor,
- CO₂-Dauertest zur späteren Kontrolle.
Das Feinnadelventil gehört bei Aquarium-CO₂-Druckminderern normalerweise bereits zum Druckminderer und ermöglicht die sehr feine Einstellung der zugeführten CO₂-Menge.
Ein Magnetventil für die automatische Nachtabschaltung und ein Rückschlagventil sind dagegen nicht bei jedem Druckminderer integriert und müssen je nach Anlage separat ergänzt werden.
Ganz wichtig: Flasche und Druckminderer müssen zueinander passen. Mehrweg-, Einweg- und Soda-Systeme können unterschiedliche Anschlüsse besitzen.
Adapter sollten ausschließlich verwendet werden, wenn sie ausdrücklich für die jeweilige Kombination vorgesehen sind.
Schritt 1: CO₂-Flasche aufrecht und standsicher aufstellen
CO₂-Flaschen mit verflüssigtem Kohlendioxid werden im normalen Aquarienbetrieb aufrecht betrieben.
Die Flasche muss an ihrem vorgesehenen Standort stabil stehen und darf nicht leicht umfallen können.
Wie das erreicht wird, hängt von der jeweiligen Flasche und dem Aufstellort ab. Viele 2-kg-CO₂-Flaschen besitzen einen breiten Flaschenboden und stehen auf einer ebenen Fläche bereits sehr stabil. Eine zusätzliche Halterung ist deshalb nicht bei jeder Flasche automatisch notwendig.
Bei schmalen Flaschen kann die Situation anders aussehen. Eine typische 500-g-Mehrwegflasche mit rundem Flaschenboden kann beispielsweise ohne passenden Standfuß überhaupt nicht frei aufrecht stehen.
Für solche Flaschen gibt es beispielsweise den AQUA-NOA CO₂-Flaschen Standfuß 60 mm.
Entscheidend sind immer die konkrete Flasche, ihr Aufstellort und die Herstellerangaben. Besteht die Gefahr des Umfallens, muss die Flasche entsprechend gesichert beziehungsweise stabilisiert werden.
Außerdem sollte die CO₂-Flasche vor starker Erwärmung und direkter Sonneneinstrahlung geschützt werden.
Der Standort sollte so gewählt sein, dass Flaschenventil und Druckminderer später noch gut erreichbar sind.
Schritt 2: Flasche, Anschlüsse und Dichtungen kontrollieren
Vor der Montage solltest du Flaschenventil, Gewinde, Anschlussflächen und die vorgesehene Dichtung kontrollieren.
Sind Gewinde oder Anschlüsse deutlich beschädigt beziehungsweise verformt oder ist eine erforderliche Dichtung beschädigt oder nicht vorhanden, sollte die Verbindung zunächst nicht verwendet werden. Das betreffende Bauteil beziehungsweise die Dichtung muss zuerst geprüft und gegebenenfalls ersetzt werden.
Kleine oberflächliche Gebrauchsspuren bedeuten dagegen nicht automatisch, dass ein Anschluss defekt ist. Entscheidend ist, dass sich die vorgesehene Verbindung korrekt herstellen lässt und anschließend dicht ist.
Verwende ausschließlich eine für das jeweilige Flaschensystem und den Druckminderer passende Dichtung.
Schritt 3: Feinnadelventil und Arbeitsdruck schließen
Bevor der Druckminderer in Betrieb genommen beziehungsweise die CO₂-Flasche geöffnet wird, sollte das Feinnadelventil geschlossen sein.
Drehe es vorsichtig in Schließrichtung. Das Feinnadelventil darf nur leicht geschlossen werden und niemals mit Kraft festgezogen werden, da die feine Ventilspitze beschädigt werden kann.
Besitzt der Druckminderer einen einstellbaren Arbeitsdruck, wird auch dessen Einstellung vor der Inbetriebnahme vollständig zurückgenommen beziehungsweise auf die vorgesehene Ausgangs- oder Minus-Stellung gestellt.
Einige Druckminderer besitzen dagegen einen fest voreingestellten Arbeitsdruck. Bei diesen Modellen gibt es keine separate Arbeitsdruck-Einstellung. Hier wird vor dem Öffnen der Flasche lediglich das Feinnadelventil geschlossen.
Schritt 4: Druckminderer direkt an die CO₂-Flasche anschließen
Jetzt wird der zur Flasche passende Druckminderer direkt am Flaschenventil beziehungsweise Flaschenanschluss montiert.
Zwischen CO₂-Flasche und Druckminderer befindet sich kein Schlauch. Der Druckminderer wird mit seinem Flaschenanschluss direkt an das Ventil der CO₂-Flasche geschraubt.
Wie die Verbindung angezogen wird, hängt von der Bauart des Druckminderers, seinem Flaschenanschluss und der verwendeten Dichtung ab. Die Herstellerangaben haben deshalb immer Vorrang.
Bei vielen in der Aquaristik verbreiteten Druckminderern gibt es jedoch zwei typische Anschlussarten, die als praktische Orientierung dienen können.
Harte Dichtung und Sechskantmutter
Viele klassische Druckminderer für CO₂-Mehrwegflaschen besitzen am Flaschenanschluss eine harte, häufig weiße Dichtung.
Solche Ausführungen erkennt man häufig zusätzlich an einer Sechskantmutter am Flaschenanschluss.
Diese Verbindung wird bei vielen Modellen mit einem passenden Maulschlüssel beziehungsweise dem dafür vorgesehenen Werkzeug angezogen. Die harte Dichtung wird dabei zwischen Druckminderer und Flaschenventil verspannt und dichtet die Hochdruckverbindung ab.
Der Anschluss sollte sicher und fest sitzen, aber nicht mit unnötiger Gewalt angezogen werden.
Weiche Dichtung und Rändelmutter
Andere Druckminderer besitzen eine weiche, häufig schwarze Dichtung am Flaschenanschluss.
Diese Modelle haben häufig eine große Rändelmutter beziehungsweise Rändelverschraubung, die sich gut mit der Hand greifen lässt.
Solche Anschlüsse sind bei vielen Aquaristik-Druckminderern für den Handanzug vorgesehen. Die weiche Dichtung wird beim Festschrauben zusammengedrückt und stellt dadurch die Abdichtung her.
Bei einer für Handanzug vorgesehenen Rändelverschraubung sollte normalerweise kein Werkzeug verwendet werden, da ein zu starkes Anziehen die weiche Dichtung unnötig stark verformen oder beschädigen kann.
Als praktische Orientierung gilt deshalb bei vielen Systemen:
Sechskantmutter mit harter Dichtung = häufig mit Schlüssel anziehen.
Rändelmutter mit weicher Dichtung = häufig von Hand anziehen.
Diese Unterscheidung ist ein hilfreicher Anhaltspunkt, ersetzt aber nicht die Anleitung des verwendeten Druckminderers.
Einwegflasche
Ein Druckminderer für eine CO₂-Einwegflasche wird normalerweise direkt von Hand auf das dafür vorgesehene Flaschengewinde geschraubt.
Bei manchen Systemen kann während der letzten Umdrehungen kurz CO₂ austreten, weil das Flaschenventil beim Einschrauben geöffnet wird. In diesem Fall wird der Druckminderer zügig weiter von Hand eingeschraubt, bis die Verbindung entsprechend der Herstellerangabe dicht sitzt.
Soda-Zylinder
Ein Druckminderer für einen klassischen Soda-Schraubzylinder wird normalerweise ebenfalls direkt von Hand auf den Zylinder geschraubt.
Auch bei Soda-Zylindern kann während der letzten Umdrehungen kurz CO₂ austreten, weil das Ventil beim Anschrauben des Druckminderers geöffnet wird. In diesem Fall wird der Druckminderer zügig weiter von Hand eingeschraubt, bis die Verbindung dicht sitzt.
Je nach Zylinder, Ventil und Dichtung kann dafür durchaus ein kräftiger Handanzug erforderlich sein.
Werkzeug sollte nur verwendet werden, wenn dies für das konkrete System ausdrücklich vorgesehen ist.
Schritt 5: Niederdruckseite der Anlage aufbauen
Bei einer klassischen Mehrwegflasche kann das Flaschenventil zunächst geschlossen bleiben, während die restliche Niederdruckseite aufgebaut wird.
Dadurch lassen sich Magnetventil, Schläuche, Rückschlagventil, Blasenzähler und Diffusor in Ruhe montieren und kontrollieren.
Bei Systemen, bei denen bereits die Montage des Druckminderers den Zylinder öffnet, gelten die jeweiligen Herstellerangaben.
Schritt 6: Magnetventil anschließen
Wer die CO₂-Zufuhr nachts automatisch abschalten möchte, verwendet ein Magnetventil.
Bei einigen Druckminderern ist dieses bereits direkt montiert oder integriert. Dann ist keine zusätzliche Schlauchverbindung zwischen Druckminderer und Magnetventil notwendig.
Ein externes Magnetventil wird auf der Niederdruckseite hinter dem Druckminderer in die CO₂-Leitung eingebaut.
Zwischen Druckminderer und externem Magnetventil muss ein druckfester und für CO₂ geeigneter Schlauch verwendet werden. Bei geschlossenem Magnetventil liegt auf diesem Schlauchabschnitt der eingestellte Arbeitsdruck an.
Besitzt das Magnetventil eine vorgegebene Durchflussrichtung, muss diese eingehalten werden. Häufig befindet sich dafür ein Pfeil auf dem Ventilgehäuse.
Beim CO₂-Magnetventil mit Rückschlagventil ist die Rücklaufsicherung bereits integriert. In einer solchen Kombination ist normalerweise kein zusätzliches Rückschlagventil für dieselbe Funktion erforderlich.
Magnetventil, elektrische Verbindung und Netzteil sollten trocken und entsprechend den Herstellerangaben montiert werden.
Schritt 7: Den richtigen CO₂-Schlauch verwenden
Zwischen Druckminderer und einem externen Magnetventil muss ein druckfester und für CO₂ geeigneter Schlauch verwendet werden.
Ein gewöhnlicher weicher Luft- oder Silikonschlauch ist für diesen Abschnitt nicht geeignet.
Bei vielen Aquarium-CO₂-Systemen ist die Größe 4/6 mm üblich. Das bedeutet 4 mm Innendurchmesser und 6 mm Außendurchmesser.
Ein entsprechendes Beispiel ist der AQUA-NOA CO₂ Schlauch Easyflex 4/6 mm.
Entscheidend ist immer, dass Schlauch und verwendete Anschlüsse tatsächlich zueinander passen.
Kann hinter dem Magnetventil Silikonschlauch verwendet werden?
Hinter dem Magnetventil in Richtung Aquarium kann je nach Aufbau auch ein für CO₂ geeigneter weicher Silikonschlauch verwendet werden.
Das ist besonders bei empfindlichen Glasdiffusoren praktisch, weil ein weicher Schlauch leichter auf den Glasanschluss geschoben und wieder entfernt werden kann und dadurch die Gefahr von Glasbruch sinkt.
Silikon ist für CO₂ durchlässiger als spezieller CO₂-Druckschlauch. Auf der kurzen Strecke hinter dem Magnetventil ist die dadurch diffundierende CO₂-Menge jedoch vergleichsweise gering.
Schritt 8: Schlauch sauber zuschneiden und anschließen
Der CO₂-Schlauch sollte möglichst gerade und sauber abgeschnitten werden.
Ein schräger oder ausgefranster Schnitt kann die Verbindung verschlechtern.
Die Schlauchlänge sollte so gewählt werden, dass:
- keine starken Knicke entstehen,
- keine unnötig langen Schlauchschleifen im Unterschrank liegen,
- alle Komponenten weiterhin gut erreichbar bleiben.
Bei einem Anschluss mit Überwurfmutter wird die Überwurfmutter zunächst über den Schlauch geschoben. Anschließend wird der Schlauch vollständig auf den vorgesehenen Anschlussstutzen gesteckt.
Danach wird die Überwurfmutter so weit angezogen, dass der Schlauch sicher gehalten wird und nicht vom Anschluss abrutschen kann.
Die Überwurfmutter muss dabei nicht bis zum Ende des Gewindes geschraubt werden. Sie sollte sicher sitzen, aber nicht mit unnötiger Kraft festgezogen werden.
Schritt 9: Rückschlagventil richtig einbauen
Das Rückschlagventil – auch Rücklaufsicherung genannt – verhindert, dass Aquarienwasser in Richtung Druckminderer und Magnetventil zurückläuft.
Wird die CO₂-Zufuhr beispielsweise nachts abgeschaltet, kann der Druck hinter dem Magnetventil abnehmen und Wasser langsam in den CO₂-Schlauch zurückwandern.
Das Rückschlagventil stoppt diesen Wasserweg.
Entscheidend ist die Einbaurichtung.
Bei einem Rückschlagventil mit Pfeil muss der Pfeil in Richtung des normalen CO₂-Flusses zeigen – also in Richtung Aquarium.
Wird das Ventil verkehrt herum eingebaut, kann kein beziehungsweise kaum CO₂ zum Aquarium gelangen.
Braucht eine CO₂-Anlage mehrere Rückschlagventile?
Normalerweise nicht.
Viele Blasenzähler, Diffusoren, Inline-Diffusoren oder Magnetventile besitzen bereits eine integrierte Rücklaufsicherung.
Deshalb sollte vor dem Einbau eines zusätzlichen Ventils geprüft werden, ob diese Funktion bereits vorhanden ist.
Mehrere Rückschlagventile hintereinander erhöhen den Widerstand im System. Jedes Ventil benötigt einen bestimmten Druck zum Öffnen.
Dadurch kann sich die CO₂-Zufuhr verzögern oder nach einer Nachtabschaltung schlechter wieder anlaufen.
Schritt 10: Blasenzähler montieren
Der Blasenzähler macht den Gasfluss sichtbar und hilft dabei, eine einmal gefundene Einstellung reproduzierbar einzustellen.
Er misst allerdings nicht direkt den CO₂-Gehalt des Aquariumwassers.
Je nach Bauart wird der Blasenzähler:
- in den CO₂-Schlauch eingesetzt,
- direkt am Druckminderer montiert,
- mit einem Rückschlagventil kombiniert,
- oder bereits in einen Diffusor integriert.
Ein separater Blasenzähler wird entsprechend seiner vorgesehenen Flussrichtung angeschlossen und mit der dafür vorgesehenen Flüssigkeit befüllt.
Rückschlagventil vor oder hinter den Blasenzähler?
Dafür gibt es keine pauschale Reihenfolge, die für jedes Produkt gilt.
Bei einigen Systemen sitzt das Rückschlagventil vor dem Blasenzähler, bei anderen ist es direkt darin integriert.
Entscheidend ist die Funktion: Zurücklaufendes Aquarienwasser soll gestoppt werden, bevor es empfindliche CO₂-Technik erreichen kann.
Die Einbaurichtung beziehungsweise Montageanleitung des verwendeten Blasenzählers und Rückschlagventils hat deshalb Vorrang.
Schritt 11: Keramikdiffusor vor der Inbetriebnahme wässern
Ein CO₂-Diffusor mit Keramikmembran sollte vor der ersten Inbetriebnahme vollständig gewässert werden.
Als praktische Orientierung kann der Diffusor ungefähr 24 Stunden vollständig unter Wasser liegen beziehungsweise bereits im Aquarium montiert sein, bevor CO₂ durch die Membran gedrückt wird.
Dadurch werden die feinen Poren der Keramik vollständig benetzt und der Diffusor kann anschließend ein möglichst feines und gleichmäßiges Blasenbild erzeugen.
Bei einer trockenen Keramikmembran können zunächst größere oder ungleichmäßig verteilte Blasen entstehen.
Falls der Hersteller des verwendeten Diffusors eine andere Vorgehensweise vorgibt, gilt dessen Anleitung.
Schritt 12: Diffusor richtig im Aquarium positionieren
Ein klassischer CO₂-Diffusor wird normalerweise im unteren Bereich des Aquariums angebracht.
Dadurch haben die feinen CO₂-Bläschen einen möglichst langen Weg durchs Wasser.
Gleichzeitig sollte die Wasserströmung die Bläschen erfassen und im Aquarium verteilen.
Eine vollkommen strömungsarme Ecke ist deshalb meist ungünstig.
Der Diffusor sollte aber auch nicht so positioniert werden, dass die Blasen unmittelbar an die Wasseroberfläche transportiert werden.
Was ändert sich bei einem Inline-Diffusor?
Ein Inline-Diffusor befindet sich nicht im Aquarium, sondern im Schlauchsystem eines geeigneten Außenfilters.
Viele Modelle werden in die Rücklaufleitung eingebaut – also in den Schlauch, durch den das gefilterte Wasser zurück zum Aquarium gelangt.
Der richtige Schlauchdurchmesser und die vom Hersteller vorgegebene Flussrichtung müssen dabei beachtet werden.
Einige Inline-Diffusoren besitzen bereits Blasenzähler und Rückschlagventil. Diese Bauteile sollten dann nicht ohne Grund ein weiteres Mal in die CO₂-Leitung eingebaut werden.
Schritt 13: CO₂-Dauertest einsetzen
Bevor die endgültige CO₂-Dosierung eingestellt wird, lohnt sich ein CO₂-Dauertest im Aquarium.
Der Dauertest wird mit einer geeigneten Indikatorlösung befüllt und an einer gut durchströmten Stelle angebracht.
Er sollte nicht unmittelbar im Blasenstrom des Diffusors sitzen.
Eine Position auf der gegenüberliegenden beziehungsweise weiter entfernten Seite des Aquariums ist häufig sinnvoll. Dadurch lässt sich gleichzeitig beurteilen, ob sich das CO₂ ausreichend im Becken verteilt.
Wichtig: Ein CO₂-Dauertest reagiert zeitverzögert und eignet sich nicht für eine Nachregelung im Minutentakt.
Schritt 14: Den gesamten Aufbau noch einmal kontrollieren
Bevor die CO₂-Flasche geöffnet wird, sollte die Verbindung noch einmal vollständig von der Flasche bis zum Aquarium verfolgt werden.
Prüfe insbesondere:
- Steht die CO₂-Flasche aufrecht und stabil?
- Passt der Druckminderer zum verwendeten Flaschensystem?
- Sind Dichtung und Flaschenanschluss korrekt montiert?
- Ist das Feinnadelventil geschlossen?
- Ist bei einstellbarem Arbeitsdruck die Einstellung vollständig zurückgenommen?
- Ist ein externes Magnetventil mit geeignetem CO₂-Druckschlauch angeschlossen?
- Stimmt bei richtungsgebundenen Bauteilen die Flussrichtung?
- Sind alle Schläuche knickfrei verlegt?
- Ist eine notwendige Rücklaufsicherung vorhanden?
- Zeigt deren Flussrichtung zum Aquarium?
- Ist der Blasenzähler korrekt angeschlossen und befüllt?
- Ist der Keramikdiffusor vollständig gewässert?
Schritt 15: CO₂-Flasche nach Herstellerangabe öffnen
Nachdem alle Komponenten angeschlossen und die Einstellungen am Druckminderer vorbereitet wurden, kann die CO₂-Flasche geöffnet werden.
Dabei liegt auf der Hochdruckseite des Druckminderers anschließend der Flaschendruck an. Bei einer CO₂-Flasche mit Flüssigphase liegt dieser bei normaler Raumtemperatur typischerweise ungefähr im Bereich von 50 bis 60 bar.
Wie das Flaschenventil geöffnet werden soll und welche Öffnungsstellung für den Betrieb vorgesehen ist, richtet sich nach den Herstellerangaben der verwendeten Flasche beziehungsweise des Flaschenventils.
Deshalb geben wir an dieser Stelle bewusst keine allgemeine Vorgabe wie „eine bestimmte Anzahl Umdrehungen“, „immer vollständig öffnen“ oder „vollständig öffnen und anschließend wieder etwas zurückdrehen“.
Wichtig ist, dass vor dem Öffnen das Feinnadelventil geschlossen und bei einem Druckminderer mit einstellbarem Arbeitsdruck auch die Arbeitsdruck-Einstellung vollständig zurückgenommen wurde.
Schritt 16: Anlage sorgfältig auf Undichtigkeiten prüfen
Bevor die eigentliche CO₂-Dosierung eingestellt wird, sollte die Anlage auf Dichtheit kontrolliert werden.
Schon eine kleine Undichtigkeit kann über mehrere Tage erhebliche Mengen CO₂ verbrauchen und dazu führen, dass eine Flasche überraschend schnell leer wird.
Besonders kontrolliert werden sollten:
- Verbindung zwischen Flasche und Druckminderer,
- Dichtung am Flaschenanschluss,
- eventuelle Adapter,
- Schlauchverschraubungen,
- Anschlüsse eines externen Magnetventils,
- Blasenzähler,
- Rückschlagventil.
Für die Prüfung sollte ein für Druckgasverbindungen geeignetes Lecksuchmittel beziehungsweise die vom Hersteller vorgesehene Prüfmethode verwendet werden.
Wird eine Undichtigkeit festgestellt, sollte die Verbindung nicht einfach immer stärker angezogen werden. Zuerst muss die Ursache gefunden werden – beispielsweise eine fehlende oder beschädigte Dichtung, eine falsche Montage oder ein beschädigter Anschluss.
Schritt 17: Arbeitsdruck einstellen
Besitzt der Druckminderer einen einstellbaren Arbeitsdruck, wird dieser nun entsprechend den Anforderungen der verwendeten CO₂-Technik eingestellt.
Es gibt keinen universellen Arbeitsdruck, der für jede CO₂-Anlage richtig ist.
Der notwendige Druck hängt unter anderem ab von:
- Diffusor beziehungsweise Keramikmembran,
- Inline-Diffusor oder Reaktor,
- Rückschlagventil,
- Aufbau der Anlage.
Einige klassische Diffusoren funktionieren bereits mit relativ niedrigem Arbeitsdruck. Feinporige Membranen und manche Inline-Diffusoren benötigen dagegen einen höheren Druck.
Der richtige Arbeitsdruck richtet sich deshalb nach den Herstellerangaben der verwendeten Komponenten.
Bei einem Druckminderer mit fest voreingestelltem Arbeitsdruck entfällt dieser Schritt.
Schritt 18: Magnetventil öffnen
Ist ein Magnetventil vorhanden, muss es während der Einstellung geöffnet sein.
Bei einem stromlos geschlossenen Magnetventil bedeutet dies normalerweise, dass das Ventil mit Strom versorgt wird.
Erst dann kann das CO₂ vom Druckminderer weiter in Richtung Aquarium strömen.
Kommt trotz geöffneter Flasche kein CO₂ am Blasenzähler an, gehört das Magnetventil deshalb zu den ersten Komponenten, die kontrolliert werden sollten.
Schritt 19: Feinnadelventil nur sehr wenig öffnen
Jetzt wird die eigentliche CO₂-Menge eingestellt.
Dazu wird das Feinnadelventil zunächst nur sehr wenig geöffnet.
Auch beim späteren Nachregulieren sollte das Feinnadelventil immer nur in sehr kleinen Schritten verändert werden.
Nach jeder Veränderung sollte zunächst gewartet und beobachtet werden, wie sich der Gasfluss am Blasenzähler und Diffusor entwickelt.
Besonders bei längeren Schlauchwegen, Rückschlagventilen und feinporigen Diffusoren kann sich eine Veränderung zeitverzögert zeigen.
Mehrfaches schnelles Nachregulieren kann deshalb dazu führen, dass am Ende wesentlich mehr CO₂ zugeführt wird als beabsichtigt.
Die praktische Regel lautet: sehr kleine Veränderung – warten – beobachten – erst dann gegebenenfalls erneut nachregulieren.
Mit wie vielen Blasen sollte man starten?
Es gibt keine Blasenzahl, die für jedes Aquarium richtig ist.
Hersteller können für ihre eigenen Systeme grobe Startwerte nennen. Diese dienen aber lediglich als erste Orientierung.
Die tatsächlich benötigte CO₂-Menge hängt unter anderem von Aquariumgröße, Pflanzenmenge, Beleuchtung, Strömung, Diffusor und Oberflächenbewegung ab.
Außerdem besitzt eine Blase in einem Blasenzähler nicht automatisch dasselbe Volumen wie eine Blase in einem anderen Modell.
Die Blasenzahl eignet sich deshalb sehr gut, um die eigene Anlage reproduzierbar einzustellen, ist aber kein allgemeiner Messwert für den CO₂-Gehalt.
Schritt 20: Diffusor beobachten
Nach Aufbau des notwendigen Arbeitsdrucks sollten am vollständig gewässerten Keramikdiffusor feine CO₂-Bläschen austreten.
Ein sauberer und gewässerter Diffusor erzeugt möglichst kleine und gleichmäßig verteilte Blasen.
Kommt überhaupt kein CO₂, können unter anderem folgende Ursachen vorliegen:
- Feinnadelventil noch geschlossen,
- Arbeitsdruck zu niedrig,
- Magnetventil geschlossen,
- Rückschlagventil verkehrt herum eingebaut,
- mehrere Rückschlagventile erzeugen zu hohen Widerstand,
- Schlauch geknickt,
- Diffusor noch nicht ausreichend gewässert,
- Diffusor verschmutzt oder ungeeignet.
Schritt 21: CO₂ nicht sofort auf den endgültigen Wert einstellen
Eine neu angeschlossene CO₂-Anlage sollte zunächst moderat gestartet werden.
Anschließend kann die CO₂-Zufuhr schrittweise angepasst werden.
Der Dauertest reagiert zeitverzögert. Es kann einige Zeit dauern, bis eine Veränderung der CO₂-Dosierung zuverlässig an seiner Farbe erkennbar wird.
Wer deshalb alle paar Minuten das Feinnadelventil weiter öffnet, riskiert eine deutliche Überdosierung.
Änderungen sollten klein bleiben und anschließend ausreichend lange beobachtet werden.
Welche CO₂-Konzentration sollte erreicht werden?
Der optimale CO₂-Gehalt hängt vom jeweiligen Aquarium und den gepflegten Pflanzen ab.
Für viele gut bepflanzte Aquarien sind ungefähr 20 bis 25 mg/l CO₂ ein sinnvoller Orientierungsbereich.
Anspruchslose Pflanzen können mit deutlich weniger auskommen, während stärker beleuchtete Pflanzenaquarien einen höheren Bedarf besitzen können.
Der Zielwert sollte deshalb nicht möglichst hoch gewählt werden.
Entscheidend sind eine stabile Versorgung, gesundes Pflanzenwachstum und unauffälliges Verhalten der Aquarienbewohner.
Schritt 22: Nachtabschaltung einstellen
Ist ein Magnetventil vorhanden, kann anschließend die automatische Nachtabschaltung eingerichtet werden.
Die CO₂-Zufuhr muss nicht zwingend exakt gleichzeitig mit der Beleuchtung starten.
In vielen Aquarien ist es sinnvoll, CO₂ etwas vor Beginn der Beleuchtungsphase einzuschalten, damit beim Einschalten des Lichtes bereits ausreichend CO₂ zur Verfügung steht.
Als erste Orientierung können beispielsweise ungefähr 30 bis 60 Minuten Vorlauf ausprobiert werden.
Auch das Abschalten kann etwas vor dem Ende der Beleuchtungszeit erfolgen.
Die endgültigen Schaltzeiten sollten anhand des tatsächlichen CO₂-Verlaufs im eigenen Aquarium angepasst werden.
Was passiert nach dem Abschalten?
Nach dem Schließen des Magnetventils verschwinden die CO₂-Blasen nicht bei jeder Anlage sofort.
Im Schlauch zwischen Magnetventil und Diffusor befindet sich noch CO₂ unter Druck. Dieses Restgas kann noch eine Zeit lang durch den Diffusor austreten.
Gleichzeitig kann Aquarienwasser langsam in Richtung CO₂-Leitung zurücklaufen.
Genau hier schützt das Rückschlagventil die davor liegende Technik.
Wie kann die fertig angeschlossene Anlage aussehen?
Bei einer klassischen Anlage mit separaten Komponenten kann der Aufbau beispielsweise so aussehen:
CO₂-Mehrwegflasche → Druckminderer → externes Magnetventil → Rückschlagventil → Blasenzähler → Diffusor
Ist das Rückschlagventil bereits im Magnetventil integriert:
CO₂-Mehrwegflasche → Druckminderer → Magnetventil mit Rückschlagventil → Blasenzähler → Diffusor
Bei einem Druckminderer mit integriertem Magnetventil und Rückschlagventil:
CO₂-Flasche → Druckminderer → CO₂-Schlauch → Blasenzähler beziehungsweise Diffusor
Und bei einem Diffusor mit bereits integriertem Blasenzähler und Rückschlagventil kann die Anlage noch einfacher aufgebaut sein.
Die tatsächlich richtige Reihenfolge richtet sich deshalb immer nach der Ausstattung und den Herstellerangaben der verwendeten Produkte.
Typische Fehler beim Anschließen einer CO₂-Anlage
Rückschlagventil verkehrt herum einbauen
Die Flussrichtung muss in Richtung Aquarium zeigen.
Mehrere Rückschlagventile ohne Grund verwenden
Ist bereits eine Rücklaufsicherung vorhanden, kann eine weitere unnötig sein und zusätzlichen Öffnungsdruck verursachen.
Falschen Schlauch vor einem externen Magnetventil verwenden
Zwischen Druckminderer und externem Magnetventil muss ein druckfester und für CO₂ geeigneter Schlauch verwendet werden.
Beliebigen Luftschlauch verwenden
Ein gewöhnlicher weicher Luftschlauch ist für die druckbelastete Verbindung zwischen Druckminderer und externem Magnetventil nicht geeignet.
CO₂-Flasche nicht standsicher aufstellen
Die Flasche muss aufrecht und an ihrem vorgesehenen Standort ausreichend stabil stehen. Welche zusätzliche Sicherung erforderlich ist, hängt von Flasche, Aufstellort und Herstellerangaben ab.
Falschen Druckminderer verwenden
Mehrweg-, Einweg- und Soda-Systeme können unterschiedliche Flaschenanschlüsse besitzen.
Arbeitsdruck vor dem Öffnen der Flasche nicht zurücknehmen
Besitzt der Druckminderer eine einstellbare Arbeitsdruckregelung, sollte diese vor dem Öffnen der CO₂-Flasche auf die vorgesehene Ausgangs- beziehungsweise Minus-Stellung zurückgenommen werden.
Bei Druckminderern mit fest voreingestelltem Arbeitsdruck entfällt dieser Schritt.
Arbeitsdruck unnötig hoch einstellen
Der benötigte Arbeitsdruck richtet sich nach der verwendeten Technik. Mehr Druck ist nicht automatisch besser.
Feinnadelventil zu weit oder zu schnell öffnen
Die Einstellung erfolgt nur in sehr kleinen Schritten mit ausreichender Wartezeit zwischen den Änderungen.
Keramikdiffusor trocken starten
Keramikmembranen sollten vor der ersten Inbetriebnahme vollständig gewässert werden.
Dauertest zu schnell beurteilen
Der CO₂-Dauertest reagiert verzögert und zeigt die Wirkung einer Änderung nicht innerhalb weniger Minuten.
Undichtigkeit durch immer stärkeres Anziehen beheben wollen
Bei einer undichten Verbindung muss die Ursache gefunden werden. Häufig liegen Probleme an einer Dichtung, einem Anschluss oder der Montage.
Was tun, wenn nach dem Anschließen kein CO₂ kommt?
Wenn am Blasenzähler oder Diffusor nichts passiert, sollte die Anlage systematisch von der Flasche bis zum Aquarium geprüft werden.
1. Ist CO₂ in der Flasche?
Bei einer Mehrwegflasche Flaschendruck kontrollieren beziehungsweise die Flasche wiegen.
2. Ist das Flaschenventil entsprechend der Herstellerangabe geöffnet?
Die Gaszufuhr kontrollieren.
3. Ist Arbeitsdruck vorhanden?
Bei einem entsprechenden Druckminderer das Arbeitsdruck-Manometer kontrollieren.
4. Ist das Magnetventil geöffnet?
Bei einem stromlos geschlossenen Ventil prüfen, ob es mit Strom versorgt wird.
5. Ist das Feinnadelventil geöffnet?
Nur vorsichtig und in sehr kleinen Schritten öffnen.
6. Ist das Rückschlagventil richtig herum eingebaut?
Die Flussrichtung muss zum Aquarium zeigen.
7. Ist der Schlauch geknickt?
Die gesamte Leitung kontrollieren.
8. Ist der Diffusor gewässert und durchlässig?
Membran, Arbeitsdruck und Verschmutzung prüfen.
Mit dieser Reihenfolge lässt sich ein Fehler wesentlich schneller finden, als wahllos einzelne Komponenten auszutauschen.
Was tun, wenn CO₂ austritt?
Ein hörbares Zischen oder eine festgestellte Undichtigkeit sollte nicht ignoriert werden.
Kann das Flaschenventil gefahrlos erreicht werden, wird die CO₂-Zufuhr geschlossen. Anschließend sollte die Ursache der Undichtigkeit gesucht und behoben werden.
Bei einem stärkeren CO₂-Austritt muss der Raum gründlich gelüftet werden.
CO₂ ist farb- und geruchlos und schwerer als Luft. Bei einem größeren Austritt kann es sich deshalb insbesondere in schlecht belüfteten, tiefer gelegenen Bereichen und in Bodennähe stärker anreichern und dort die normale Atemluft verdrängen.
Bei einem größeren unkontrollierten Austritt sollte man sich deshalb nicht unnötig in Bodennähe aufhalten und für eine gute Durchlüftung sorgen.
Kann eine größere Undichtigkeit nicht gefahrlos gestoppt werden, steht der Eigenschutz an erster Stelle.
Nach dem Schließen der Flasche wird die Anlage erst wieder in Betrieb genommen, wenn die Ursache gefunden und behoben wurde.
Typische Stellen für Undichtigkeiten sind:
- Flaschenanschluss und Dichtung,
- Adapterverbindungen,
- Schlauchverschraubungen,
- Magnetventil,
- Blasenzähler,
- Rückschlagventil.
Eine beschädigte Flasche, ein beschädigtes Flaschenventil oder eine problematische Hochdruckverbindung sollte nicht eigenständig zerlegt oder repariert werden.
Nach jedem Flaschenwechsel erneut auf Dichtheit prüfen
Eine zuvor dichte Anlage ist nach einem Flaschenwechsel nicht automatisch wieder dicht.
Die Verbindung zwischen Flasche und Druckminderer wird bei jedem Wechsel neu hergestellt.
Deshalb sollten Dichtung und Hochdruckverbindung anschließend erneut kontrolliert werden.
Auch wenn die Einstellung am Feinnadelventil bestehen geblieben ist, sollte nach dem Flaschenwechsel der tatsächliche Gasfluss am Blasenzähler kontrolliert werden.
Fazit: Erst sauber aufbauen, dann sehr vorsichtig einstellen
Eine CO₂-Anlage richtig anzuschließen ist nicht kompliziert, wenn der Aufbau systematisch von der Flasche bis zum Aquarium erfolgt.
Die wichtigsten Punkte sind ein zur Flasche passender Druckminderer, eine standsichere aufrechte Aufstellung, geeignete Schläuche, eine korrekt montierte Rücklaufsicherung und ein zum System passender Diffusor.
Beim Anschluss eines Mehrweg-Druckminderers bietet die Bauform häufig bereits einen guten Anhaltspunkt: Eine harte Dichtung in Verbindung mit einer Sechskantmutter wird bei vielen Modellen mit einem passenden Schlüssel angezogen, während eine weiche Dichtung mit Rändelmutter häufig für Handanzug vorgesehen ist. Maßgeblich bleibt trotzdem die Anleitung des jeweiligen Druckminderers.
Einweg- und klassische Soda-Schraubzylinder werden normalerweise von Hand angeschlossen. Bei beiden Systemen kann während der letzten Umdrehungen kurz CO₂ austreten, wenn das Ventil beim Anschrauben geöffnet wird.
Bei einem externen Magnetventil muss zwischen Druckminderer und Magnetventil ein druckfester und für CO₂ geeigneter Schlauch verwendet werden. Hinter dem Magnetventil kann auf kurzen Strecken je nach Aufbau auch ein geeigneter weicher Silikonschlauch sinnvoll sein – beispielsweise bei empfindlichen Glasdiffusoren.
Keramikdiffusoren sollten vor der ersten Inbetriebnahme vollständig gewässert werden. Danach wird die Anlage auf Dichtheit geprüft und entsprechend den Herstellerangaben in Betrieb genommen.
Beim Öffnen der CO₂-Flasche geben wir bewusst keine pauschale Ventilstellung vor. Entscheidend sind die Herstellerangaben der verwendeten Flasche beziehungsweise des Flaschenventils.
Besonders wichtig ist anschließend Geduld am Feinnadelventil: immer nur sehr kleine Veränderungen vornehmen, abwarten und erst danach erneut nachregulieren.
Mit einem korrekt aufgebauten System, einem CO₂-Dauertest und einer guten Strömungsverteilung lässt sich anschließend eine stabile CO₂-Versorgung erreichen, ohne unnötig Gas zu verbrauchen oder die Aquarienbewohner zu gefährden.
