Der Druckminderer ist das Herzstück einer Druckgas-CO₂-Anlage. In der CO₂-Flasche herrscht ein hoher Druck, während für die kontrollierte Versorgung eines Aquariums nur ein deutlich niedrigerer Arbeitsdruck benötigt wird.
Genau hier kommt der Druckminderer ins Spiel: Er reduziert den hohen Flaschendruck auf einen für die CO₂-Anlage geeigneten Arbeitsdruck. Anschließend lässt sich über ein Feinnadelventil einstellen, wie viel CO₂ tatsächlich zum Aquarium gelangt.

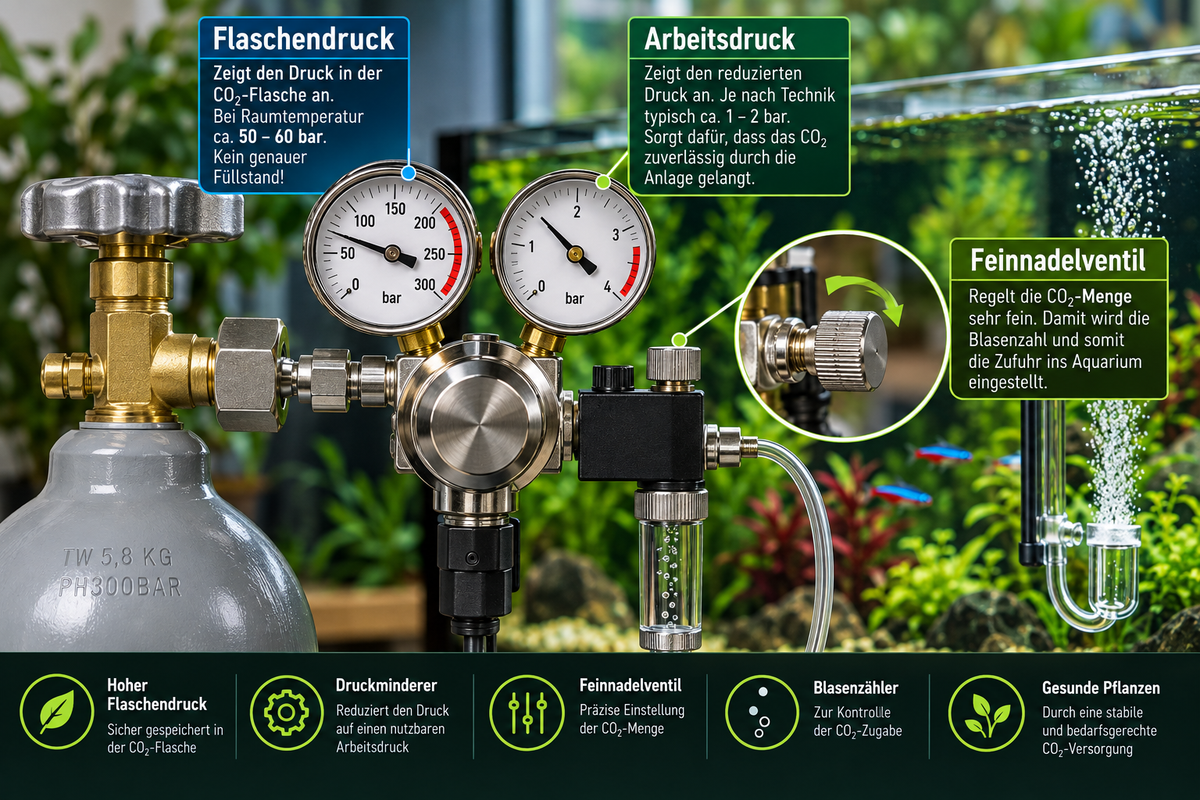

Auf vielen Druckminderern befinden sich zusätzlich ein oder zwei Manometer. Doch was zeigen sie eigentlich an? Kann man daran erkennen, wann die Flasche leer ist? Und welchen Arbeitsdruck sollte man einstellen?
In diesem Ratgeber erklären wir die einzelnen Funktionen und zeigen, worauf es bei einem CO₂-Druckminderer fürs Aquarium wirklich ankommt.
Was macht ein CO₂-Druckminderer?
CO₂ wird in einer Druckgasflasche unter hohem Druck gespeichert. Dieser Druck ist für die direkte Dosierung ins Aquarium viel zu hoch.
Der Druckminderer reduziert deshalb den sogenannten Flaschendruck auf einen wesentlich niedrigeren Arbeitsdruck.
Vereinfacht lässt sich die Aufgabe so darstellen:
- CO₂-Flasche: stellt CO₂ unter hohem Druck bereit.
- Druckminderer: reduziert diesen Druck auf einen nutzbaren Arbeitsdruck.
- Feinnadelventil: dosiert die CO₂-Menge sehr fein.
- Diffusor oder Reaktor: bringt das CO₂ ins Aquarienwasser ein.
Ohne Druckminderer wäre eine kontrollierte und sichere Dosierung der kleinen CO₂-Mengen, die ein Aquarium benötigt, nicht möglich.
Was ist der Flaschendruck?
Der Flaschendruck ist der Druck, der innerhalb der CO₂-Druckgasflasche herrscht.
Bei Raumtemperatur liegt er bei einer gefüllten beziehungsweise noch Flüssig-CO₂ enthaltenden Flasche typischerweise ungefähr im Bereich von 50 bis 60 bar. Der genaue Wert hängt stark von der Temperatur ab.
Wird die CO₂-Flasche wärmer, steigt der Druck. Bei niedrigeren Temperaturen sinkt er entsprechend.
Deshalb sind kleinere Schwankungen des angezeigten Flaschendrucks nicht automatisch ein Hinweis darauf, dass CO₂ verbraucht wurde oder ein Problem mit der Anlage besteht.
Zeigt das Flaschendruck-Manometer den Füllstand an?
Nein – zumindest nicht wie eine klassische Tankanzeige.
Das ist einer der häufigsten Irrtümer bei CO₂-Anlagen.
In einer gefüllten CO₂-Flasche befindet sich ein Teil des Kohlendioxids flüssig und ein Teil gasförmig. Solange noch flüssiges CO₂ vorhanden ist, stellt sich bei einer bestimmten Temperatur ein weitgehend charakteristischer Druck ein.
Dadurch kann eine beispielsweise halbvolle Flasche annähernd denselben Flaschendruck anzeigen wie eine wesentlich vollere Flasche.
Erst gegen Ende der Füllung, wenn praktisch kein flüssiges CO₂ mehr vorhanden ist, fällt der Flaschendruck deutlich ab.
Das Flaschendruck-Manometer eignet sich deshalb gut, um zu erkennen, dass eine Flasche nahezu leer wird. Es eignet sich aber nicht dafür, zuverlässig abzulesen, ob beispielsweise noch 80, 50 oder 30 Prozent CO₂ vorhanden sind.
Wie kann man feststellen, wie viel CO₂ noch in der Flasche ist?
Die zuverlässigste einfache Methode ist das Wiegen der Flasche.
Auf einer Mehrweg-CO₂-Flasche ist das Leergewicht beziehungsweise Tara-Gewicht angegeben beziehungsweise eingeprägt.
Die vorhandene CO₂-Menge lässt sich dann vereinfacht berechnen:
aktuelles Gesamtgewicht − Tara-Gewicht = verbleibende CO₂-Menge
Beispiel:
| Aktuelles Flaschengewicht | 7,1 kg |
| Tara-Gewicht | 5,8 kg |
| Verbleibendes CO₂ | ca. 1,3 kg |
Das Beispiel dient nur zur Erklärung. Das tatsächliche Tara-Gewicht muss immer von der verwendeten Flasche abgelesen werden.
Was ist der Arbeitsdruck?
Der Arbeitsdruck ist der vom Druckminderer reduzierte Druck auf der Niederdruckseite der CO₂-Anlage.
Während auf der Flaschenseite ungefähr 50 bis 60 bar vorhanden sein können, arbeitet die Aquariumtechnik je nach System typischerweise mit einem wesentlich niedrigeren Druck.
Dieser Arbeitsdruck muss hoch genug sein, damit das CO₂:
- durch Schlauch und Rückschlagventil gelangt,
- den Gegendruck des Wassers überwindet,
- die Membran des Diffusors durchströmen kann.
Wie hoch der Arbeitsdruck tatsächlich sein muss, hängt vor allem von der verwendeten CO₂-Technik ab.
Welcher Arbeitsdruck ist richtig?
Es gibt keinen universell richtigen Arbeitsdruck für jede CO₂-Anlage.
Bei manchen klassischen Aquariumdiffusoren reicht ein vergleichsweise niedriger Arbeitsdruck aus. Andere feinporige Diffusoren, Atomizer oder bestimmte Inline-Systeme benötigen deutlich mehr Druck.
Auch Rückschlagventile besitzen einen gewissen Öffnungsdruck, der überwunden werden muss.
Deshalb gilt:
Der Arbeitsdruck sollte nach den Anforderungen der verwendeten Komponenten und den Herstellerangaben eingestellt werden – nicht nach einem pauschalen Internetwert.
Typische Aquarium-Druckminderer arbeiten je nach Bauart beispielsweise mit ungefähr 1 bis 2 bar, während bestimmte Hochdruck-Diffusoren auch höhere Arbeitsdrücke benötigen können.
Bringt ein höherer Arbeitsdruck mehr CO₂?
Nicht automatisch.
Der Arbeitsdruck stellt zunächst sicher, dass das CO₂ zuverlässig durch die Anlage und den Diffusor gelangt. Die eigentliche Feinregulierung der zugeführten CO₂-Menge erfolgt über das Feinnadelventil.
Ein unnötig hoher Arbeitsdruck bietet deshalb keinen grundsätzlichen Vorteil.
Er kann dagegen Schläuche, Verbindungen und andere Komponenten stärker belasten und darf die jeweils zulässigen Werte der verwendeten Bauteile nicht überschreiten.
Der Arbeitsdruck sollte deshalb nur so hoch eingestellt werden, wie es für die zuverlässige Funktion des verwendeten Systems erforderlich ist.
Was zeigt das Arbeitsdruck-Manometer?
Bei einem Druckminderer mit Arbeitsdruck-Manometer kann direkt abgelesen werden, welcher Druck nach der Druckreduzierung auf der Niederdruckseite anliegt.
Dadurch lässt sich beispielsweise erkennen, ob der gewünschte Arbeitsdruck von 1,0, 1,5, 2,0 bar oder einem anderen für das verwendete System vorgesehenen Wert eingestellt ist.
Besonders bei Diffusoren, die einen bestimmten Mindestdruck benötigen, ist ein solches Manometer hilfreich.
Warum haben manche Druckminderer zwei Manometer?
Bei einem Druckminderer mit zwei Manometern werden normalerweise zwei unterschiedliche Drücke angezeigt:
- Flaschendruck-Manometer: zeigt den hohen Druck auf der Flaschenseite.
- Arbeitsdruck-Manometer: zeigt den reduzierten Druck auf der Ausgangsseite.
Damit lassen sich beide Bereiche der CO₂-Anlage gleichzeitig kontrollieren.
Welches Manometer links oder rechts sitzt, ist jedoch nicht bei jedem Hersteller gleich. Deshalb sollte die Zuordnung immer anhand der Bedienungsanleitung des konkreten Druckminderers erfolgen.
Ist ein Druckminderer mit zwei Manometern besser?
Zwei Manometer bieten mehr Informationen, sind aber nicht zwingend erforderlich, um eine CO₂-Anlage zuverlässig zu betreiben.
Es gibt auch kompakte und hochwertige Druckminderer mit nur einem Manometer oder ohne separat einstellbaren Arbeitsdruck.
Bei einem Modell mit nur einem Manometer sollte geprüft werden, welchen Druck dieses tatsächlich anzeigt. Je nach Konstruktion kann es sich beispielsweise um den Flaschendruck oder den Arbeitsdruck handeln.
Die Anzahl der Manometer sagt deshalb allein noch wenig über die Qualität eines Druckminderers aus.
Zwei Manometer sind nicht dasselbe wie ein Doppelkammer-Druckminderer
Diese Begriffe werden häufig miteinander verwechselt.
Zwei Manometer bedeutet lediglich, dass zwei Drücke angezeigt werden können – normalerweise Flaschendruck und Arbeitsdruck.
Ein Doppelkammer- beziehungsweise Zweistufen-Druckminderer beschreibt dagegen den inneren Aufbau der Druckregelung.
Bei einem solchen Druckminderer wird der hohe Flaschendruck in zwei aufeinanderfolgenden Regelstufen reduziert. Dadurch kann der Ausgangsdruck besonders stabil gehalten werden.
Ein Druckminderer kann also zwei Manometer besitzen, ohne ein Doppelkammer-Druckminderer zu sein.
Was ist der Vorteil eines Doppelkammer-Druckminderers?
Ein guter Zweistufen- beziehungsweise Doppelkammer-Druckminderer kann den Arbeitsdruck besonders stabil halten – auch wenn der Flaschendruck gegen Ende der Füllung stark absinkt.
Das ist bei einer Aquarium-CO₂-Anlage interessant, weil die eingestellte CO₂-Zugabe möglichst gleichmäßig bleiben soll.
Bei einfacheren Konstruktionen kann es bei stark verändertem Eingangsdruck je nach Bauart zu stärkeren Schwankungen auf der Ausgangsseite kommen.
Eine hochwertige Regeltechnik reduziert dieses Risiko.
Für ein normales Pflanzenaquarium bedeutet das allerdings nicht, dass ausschließlich ein Doppelkammer-Druckminderer geeignet wäre. Auch hochwertige einstufige Aquarium-Druckminderer können sehr zuverlässig arbeiten.
Was macht das Feinnadelventil?
Das Feinnadelventil ist für die präzise Dosierung der CO₂-Menge zuständig.
Im Aquarium werden nur sehr kleine Gasmengen benötigt. Ein gewöhnliches Absperrventil wäre dafür viel zu grob.
Durch die feine Konstruktion eines Nadelventils lässt sich der Gasdurchfluss sehr langsam verändern.
Damit wird beispielsweise eingestellt, ob am Blasenzähler 20, 30 oder 50 Blasen pro Minute sichtbar sind.
Die genaue Blasenzahl ist jedoch nur eine Einstellhilfe und kein universeller CO₂-Zielwert. Entscheidend bleibt die tatsächliche CO₂-Versorgung des Aquariums.
Arbeitsdruck und Feinnadelventil – was ist der Unterschied?
Beide Einstellungen haben unterschiedliche Aufgaben:
| Bauteil | Aufgabe |
|---|---|
| Druckminderer | reduziert den hohen Flaschendruck |
| Arbeitsdruck-Einstellung | legt den Druck auf der Niederdruckseite fest |
| Feinnadelventil | regelt den tatsächlichen Gasdurchfluss sehr fein |
Vereinfacht gesagt:
Der Druckminderer stellt den notwendigen Druck bereit – das Feinnadelventil bestimmt, wie viel CO₂ hindurchströmt.
Warum sollte das Feinnadelventil nicht fest zugedreht werden?
Ein Feinnadelventil besitzt sehr feine Bauteile und ein Präzisionsgewinde.
Zum Schließen sollte es deshalb lediglich vorsichtig bis zum Anschlag gedreht und niemals mit Kraft festgezogen werden.
Zu starkes Anziehen kann Nadel, Ventilsitz oder Gewinde beschädigen und später eine präzise Einstellung erschweren.
Regelt man die CO₂-Menge am Flaschenventil?
Nein.
Bei einer klassischen Mehrwegflasche dient das Flaschenventil grundsätzlich dazu, die Flasche zu öffnen beziehungsweise zu schließen.
Die feine CO₂-Dosierung erfolgt nicht durch ein halb geöffnetes Flaschenventil, sondern am dafür vorgesehenen Feinnadelventil des Druckminderers.
Beim normalen Betrieb wird das Flaschenventil entsprechend den Herstellerangaben geöffnet und die gewünschte CO₂-Menge anschließend über die Druckregelung und das Feinnadelventil eingestellt.
Warum verändert sich die Blasenzahl nach einer Einstellung nicht sofort?
Eine CO₂-Anlage reagiert nicht immer augenblicklich auf Veränderungen.
Zwischen Druckminderer und Diffusor befinden sich Schlauch, Magnetventil, Rückschlagventil und gegebenenfalls weitere Komponenten. Das darin enthaltene Gasvolumen wirkt gewissermaßen als kleiner Druckpuffer.
Nach einer Veränderung am Arbeitsdruck oder Feinnadelventil kann es deshalb etwas dauern, bis sich die neue Einstellung vollständig am Blasenzähler beziehungsweise Diffusor zeigt.
Deshalb sollte auch hier nicht ständig unmittelbar nachgeregelt werden.
Warum schwankt der Arbeitsdruck?
Kleine Veränderungen müssen nicht automatisch auf einen Defekt hinweisen.
Der Arbeitsdruck kann unter anderem beeinflusst werden durch:
- Temperaturveränderungen
- stark sinkenden Flaschendruck gegen Ende der Füllung
- Änderungen am Feinnadelventil
- Öffnen oder Schließen des Magnetventils
- Eigenschaften des verwendeten Druckminderers
Starke oder ständig zunehmende Schwankungen sollten jedoch überprüft werden.
Was passiert, wenn die CO₂-Flasche fast leer ist?
Solange noch flüssiges CO₂ vorhanden ist, bleibt der Flaschendruck bei gleicher Temperatur relativ konstant.
Ist das flüssige CO₂ aufgebraucht, fällt der Flaschendruck vergleichsweise schnell ab.
Dann kann sich je nach Konstruktion des Druckminderers auch das Regelverhalten verändern.
Besonders bei älteren oder einfachen einstufigen Druckminderern wird in diesem Zusammenhang teilweise vom sogenannten End-of-Tank-Dump gesprochen: Eine starke Veränderung des Eingangsdrucks kann zu einer unerwünschten Veränderung des Ausgangsdrucks und damit der CO₂-Zugabe führen.
Wie ausgeprägt dieser Effekt tatsächlich ist, hängt stark von Konstruktion und Qualität des Druckminderers ab.
Ein hochwertiger Druckminderer beziehungsweise eine zweistufige Druckregelung kann die CO₂-Zufuhr auch bei sinkendem Flaschendruck besonders stabil halten.
Woran erkennt man, dass die CO₂-Flasche bald leer ist?
Typische Hinweise sind:
- der zuvor stabile Flaschendruck fällt deutlich ab,
- die Blasenzahl lässt sich nicht mehr wie gewohnt halten,
- am Diffusor tritt immer weniger CO₂ aus,
- die gewogene CO₂-Menge nähert sich dem Tara-Gewicht der Flasche.
Wer nicht überraschend ohne CO₂ dastehen möchte, kann die Flasche gelegentlich wiegen oder eine gefüllte Reserveflasche bereithalten.
Warum fällt der Flaschendruck nach dem Schließen nicht sofort auf null?
Wird das Flaschenventil geschlossen, befindet sich zwischen Flasche, Druckminderer und den nachfolgenden Komponenten weiterhin CO₂ unter Druck.
Die Manometer können deshalb zunächst weiterhin einen Druck anzeigen.
Vor dem Abmontieren eines Druckminderers muss der vorhandene Restdruck entsprechend der Herstelleranleitung kontrolliert abgelassen werden.
Ein Druckminderer sollte niemals mit Gewalt von einer noch unter Druck stehenden Verbindung gelöst werden.
Welcher Druckminderer passt zu welcher CO₂-Flasche?
Nicht jeder Druckminderer passt automatisch auf jede CO₂-Flasche.
Mehrwegflaschen, Einwegflaschen und Soda-Zylinder können unterschiedliche Anschlusssysteme besitzen.
Bei klassischen CO₂-Mehrwegflaschen ist in Deutschland beziehungsweise Europa beispielsweise häufig ein Anschluss nach W 21,8 × 1/14" anzutreffen.
Einweg-Systeme und Soda-Zylinder können dagegen andere Gewinde beziehungsweise Anschlüsse verwenden.
Vor dem Kauf müssen Druckminderer und Flaschensystem deshalb aufeinander abgestimmt werden.
Adapter sollten ausschließlich verwendet werden, wenn sie ausdrücklich für die jeweilige Kombination vorgesehen sind.
Was sollte ein guter CO₂-Druckminderer können?
Für eine Aquarium-CO₂-Anlage sind vor allem folgende Eigenschaften wichtig:
- zuverlässige Reduzierung des hohen Flaschendrucks
- stabiler Arbeitsdruck
- fein und reproduzierbar einstellbare CO₂-Zugabe
- hochwertiges Feinnadelventil
- passender Anschluss für die verwendete CO₂-Flasche
- geeigneter Druckbereich für Diffusor und übrige Komponenten
- gut zugängliche Bedienelemente
- dichte und CO₂-geeignete Anschlüsse
Ein Arbeitsdruck-Manometer ist besonders hilfreich, wenn unterschiedliche Diffusoren beziehungsweise Inline-Systeme verwendet werden sollen.
Ein zusätzliches Flaschendruck-Manometer liefert weitere Informationen über den Zustand der Druckgasflasche, ersetzt aber keine echte Füllstandsmessung.
Ein oder zwei Manometer – was würden wir wählen?
Für eine einfache CO₂-Anlage kann ein hochwertiger Druckminderer mit nur einem Manometer vollkommen ausreichend sein.
Wer dagegen verschiedene Diffusoren ausprobiert, den Arbeitsdruck gezielt einstellen möchte oder generell mehr Kontrolle wünscht, profitiert von einem Modell mit separater Anzeige für Flaschen- und Arbeitsdruck.
Entscheidender als die Anzahl der Manometer sind jedoch eine stabile Druckregelung und ein präzises Feinnadelventil.
Typische Fehler beim CO₂-Druckminderer
Das Flaschendruck-Manometer als Tankanzeige verwenden
Der Flaschendruck bleibt solange noch flüssiges CO₂ vorhanden ist weitgehend temperaturabhängig konstant. Die verbleibende Füllmenge lässt sich wesentlich zuverlässiger durch Wiegen bestimmen.
Arbeitsdruck und CO₂-Menge verwechseln
Der Arbeitsdruck sorgt dafür, dass das System zuverlässig funktioniert. Die Feinregulierung der CO₂-Menge erfolgt über das Feinnadelventil.
Arbeitsdruck unnötig hoch einstellen
Mehr Druck bedeutet nicht automatisch eine bessere CO₂-Versorgung. Der Druck sollte passend zum verwendeten Diffusor und den übrigen Komponenten gewählt werden.
Feinnadelventil mit Kraft schließen
Das empfindliche Präzisionsventil sollte nur vorsichtig geschlossen werden.
Die Blasenzahl am Flaschenventil einstellen
Das Flaschenventil dient nicht zur Feinregulierung. Die Dosierung erfolgt am Feinnadelventil.
Zwei Manometer mit Doppelkammer verwechseln
Die Zahl der Manometer beschreibt die Anzeigen. Doppelkammer beziehungsweise Zweistufen beschreibt dagegen den inneren Aufbau der Druckregelung.
Falschen Druckminderer auf eine Flasche montieren
Gewinde und Anschlusssystem müssen zusammenpassen. Ungeeignete oder improvisierte Verbindungen gehören nicht an eine Druckgasflasche.
CO₂-Druckminderer kurz zusammengefasst
| Begriff | Bedeutung |
|---|---|
| Flaschendruck | hoher, temperaturabhängiger Druck in der CO₂-Flasche |
| Arbeitsdruck | vom Druckminderer reduzierter Druck für die CO₂-Anlage |
| Flaschendruck-Manometer | zeigt den Druck auf der Flaschenseite, aber nicht zuverlässig den Füllstand |
| Arbeitsdruck-Manometer | zeigt den reduzierten Ausgangsdruck |
| Feinnadelventil | regelt die zugeführte CO₂-Menge sehr fein |
| Doppelkammer/Zweistufen | zweistufige Druckreduzierung für besonders stabilen Ausgangsdruck |
Fazit: Druck und CO₂-Menge sind zwei unterschiedliche Dinge
Ein guter Druckminderer macht aus dem hohen Flaschendruck einer CO₂-Druckgasflasche einen kontrollierbaren Arbeitsdruck und bildet damit die Grundlage für eine präzise CO₂-Versorgung.
Dabei sollte zwischen Flaschendruck, Arbeitsdruck und Gasmenge klar unterschieden werden. Das Flaschendruck-Manometer zeigt den hohen Druck innerhalb der Flasche, eignet sich aber nicht als klassische Füllstandsanzeige. Wer wissen möchte, wie viel CO₂ tatsächlich noch vorhanden ist, kann die Flasche wiegen.
Der Arbeitsdruck muss zur verwendeten CO₂-Technik passen und sollte nicht unnötig hoch eingestellt werden. Die tatsächliche Dosierung erfolgt anschließend über das Feinnadelventil.
Ob ein Druckminderer ein oder zwei Manometer besitzt, ist weniger entscheidend als eine zuverlässige Druckregelung und eine präzise Feineinstellung. Wer besonders viel Wert auf einen stabilen Arbeitsdruck legt, kann zusätzlich einen Doppelkammer- beziehungsweise Zweistufen-Druckminderer in Betracht ziehen.
Damit sind Druckminderer, Feinnadelventil und Diffusor optimal aufeinander abgestimmt – und die CO₂-Zufuhr lässt sich zuverlässig an den tatsächlichen Bedarf des Aquariums anpassen.
